Escenarios Aplicables

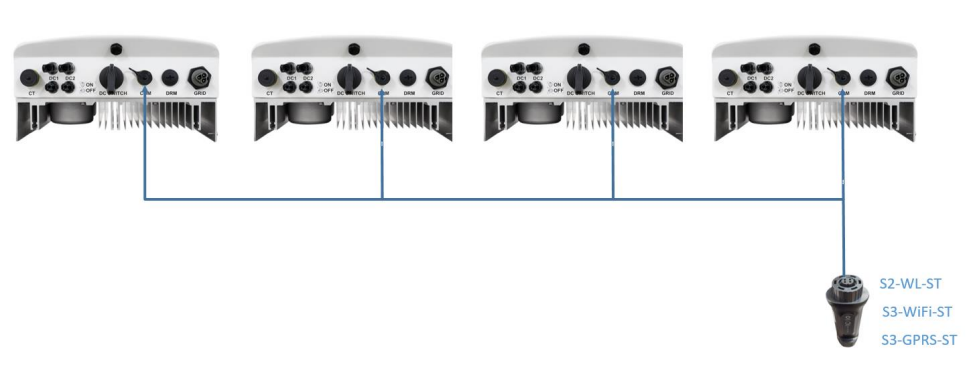

Este documento proporciona orientación para conectar los registradores de datos Solis S2-WL-ST, S3-WiFi-ST y S3-GPRS-ST a múltiples inversores Solis utilizando un solo puerto COM.
Registradores de Datos Compatibles:
- S2-WL-ST
- S3-WiFi-ST
- S3-GPRS-ST
Inversores Compatibles:
- Solis-1P(2.5-6)K-4G / S5-GR1P(2.5-6)K / S6-GR1P(2.5-6)K
- Solis-1P(7-10)K-4G / S5-GR1P(7-10)K
- Solis-3P(3-20)K-4G / S5-GR3P(3-20)K
Accesorio Requerido:

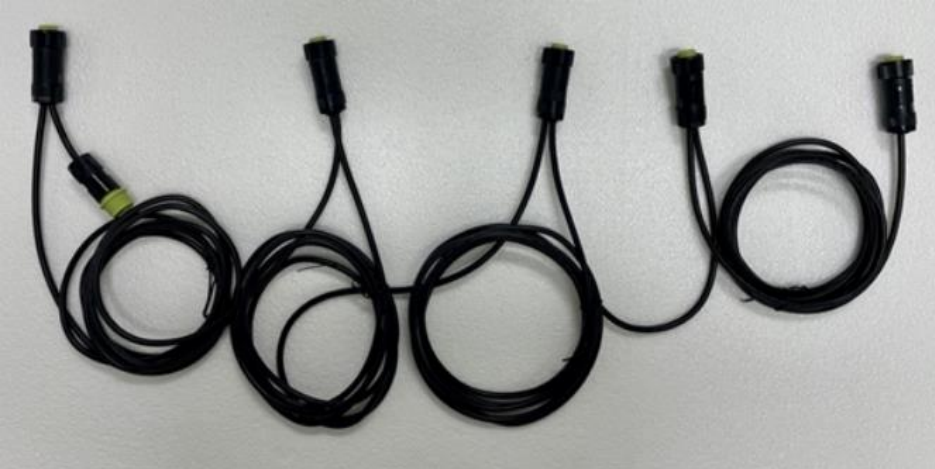

Conector prehecho con cables (distancia de 2.5 m entre conectores). Están disponibles dos opciones:
- Para 5 inversores: Código BOM: 2313020142
- Para 10 inversores: Código BOM: 2313020143
Instalar el Registrador de Datos

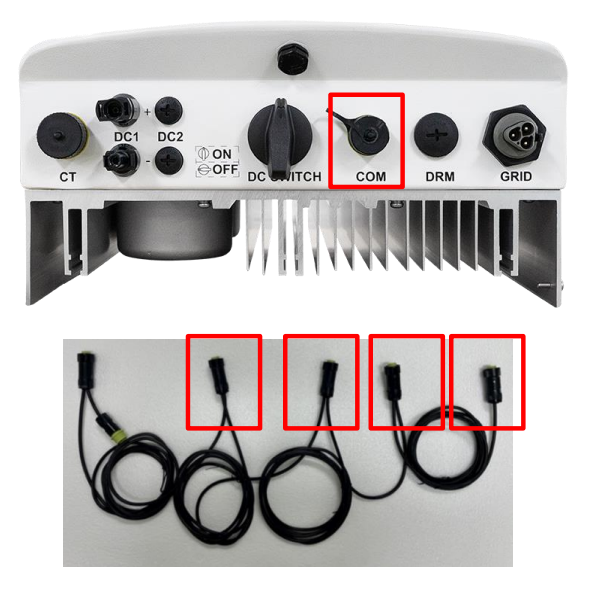

Conecte cada uno de los conectores individuales del accesorio prehecho al puerto COM de 4 pines en la parte inferior de cada inversor.
- Si el número de inversores es menor que el número de conectores disponibles, corte el conector(s) y cable excedente(s).
- Si la longitud del cable entre conectores es insuficiente, puede cortar el cable y extenderlo según sea necesario.

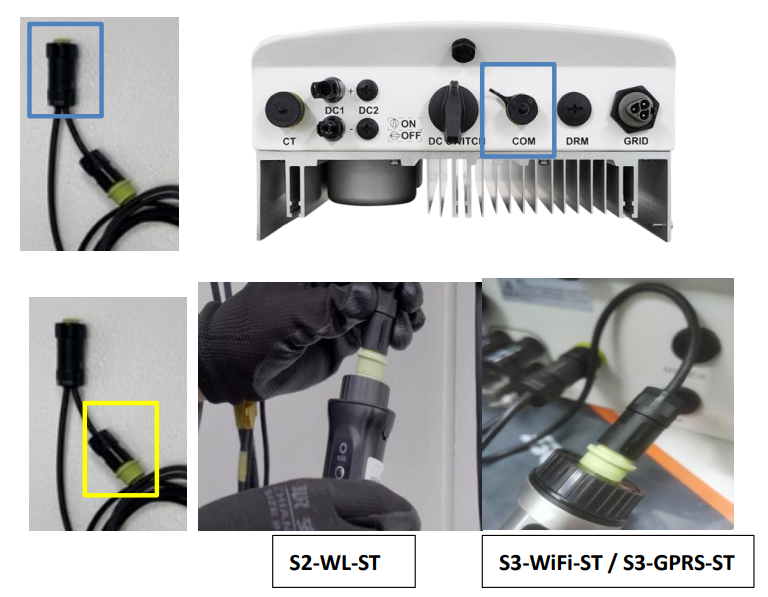

Localice el conector con dos extremos. Conecte el extremo etiquetado como Bl (presumiblemente un error tipográfico, se debería aclarar la etiqueta) al dispositivo correspondiente (si aplica).

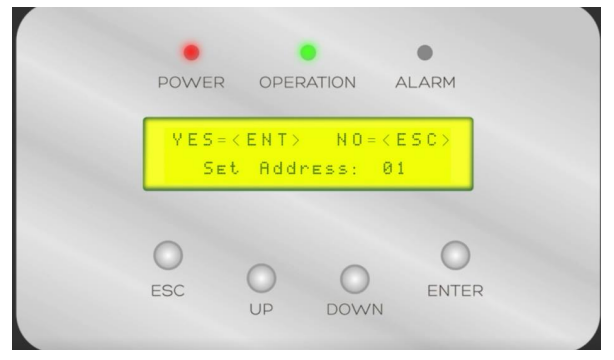

Encienda los inversores y establezca las direcciones de esclavo para cada inversor de forma diferente. Ruta de configuración: Configuración -> Dirección. Por ejemplo: Si hay 3 inversores conectados, configure el último inversor (conectado con el registrador de datos) con la dirección de esclavo = 01. Luego, configure los otros inversores con las direcciones de esclavo = 02, 03.

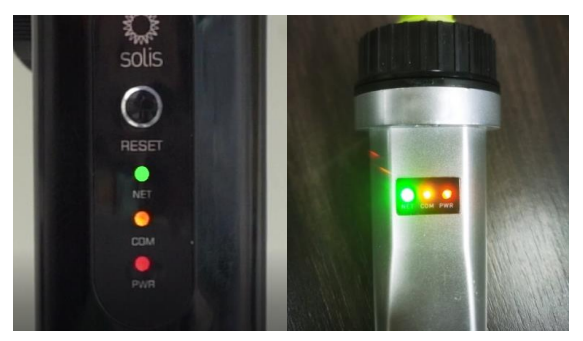

Después de la configuración y encendido del sistema, los tres indicadores LED en el registrador de datos deben estar encendidos constantemente, lo que indica una comunicación normal.
